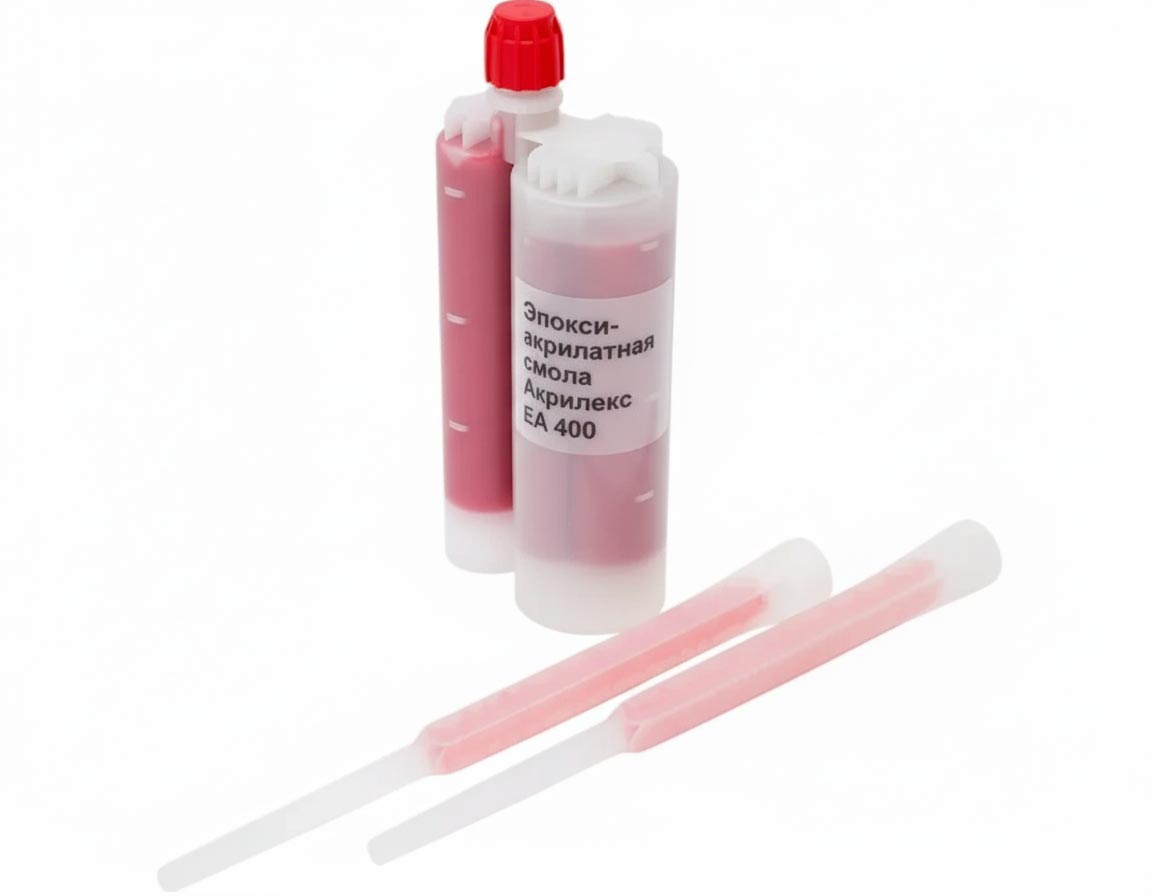

Основу состава составляет модифицированная эпокси-акрилатная смола, обеспечивающая прочное молекулярное сцепление с основанием. Благодаря специальным добавкам, включённым в формулу анкера Акрилекс ЕА 400, достигается повышенная прочность на вырыв.
Зависимость времени полимеризации от температуры
| Температура °С материала основания | Время*, мин. использования | Время*, мин. до нагрузки |
| -10 | 60* | 240* |
| -5 | 50* | 180* |
| 5 | 18 | 90 |
| 15 | 9 | 60 |
| 25 | 5 | 30 |
| 35 | 3 | 20 |
*при условии температуры картриджа не менее +20°С
Геометрические характеристики при установке анкеров в основание из тяжелого бетона В20 (С20/25)
| Диаметр анкера, мм | Диаметр отверстия, мм | Диаметр отверстия в прикрепленном конструкционном элементе, мм | Стандартная глубина заделки, мм | Рекомендуемый момент затяжки, Нм |
| М8 | 10 | 9 | 80 | 11 |
| М10 | 12 | 11 | 90 | 22 |
| М12 | 14 | 13 | 110 | 38 |
| М16 | 18 | 17 | 125 | 95 |
| М20 | 24 | 22 | 170 | 170 |
| М24 | 28 | 26 | 210 | 260 |
| М30 | 35 | 33 | 280 | 480 |
| М33 | 37 | 36 | 300 | 570 |
| М36 | 40 | 38 | 340 | 660 |
Эксплуатационные характеристики при стандартной глубине заделки анкерных креплений в основание из тяжелого бетона В20 (С20/25)
| Диаметр анкера, мм | Максимальная нагрузка, кН | Расчетная нагрузка, кН | Рекомендуемая нагрузка, кН | |||
На вырыв |
На срез |
На вырыв |
На срез |
На вырыв |
На срез |
|
М8 |
22,8 |
10,1 |
12,2 |
8,1 |
10,3 |
5,8 |
М10 |
37,6 |
17,6 |
19,7 |
14,5 |
13,0 |
9,9 |
М12 |
54,6 |
24,8 |
25,9 |
21,5 |
19,7 |
14,5 |
М16 |
80,7 |
42,8 |
39,1 |
24,7 |
28,3 |
24,3 |
М20 |
102,3 |
68,2 |
51,7 |
53,4 |
39,5 |
38,2 |
М24 |
138,7 |
96,7 |
65,8 |
76,6 |
48,0 |
54,7 |
М30 |
239,1 |
124,0 |
117,3 |
98 |
82,4 |
69,3 |
М33 |
289 |
195,4 |
145 |
106 |
90,1 |
80 |
М36 |
339 |
265 |
180,3 |
145,7 |
102 |
92 |
| Диаметр анкера, мм | Рекомендуемое расстояние между осями анкеров, мм | Рекомендуемое расстояние от края, мм | |
На вырыв |
На срез |
||
М8 |
100 |
80 |
100 |
М10 |
130 |
90 |
130 |
М12 |
150 |
110 |
150 |
М16 |
170 |
130 |
170 |
М20 |
210 |
150 |
190 |
М24 |
240 |
190 |
240 |
М30 |
350 |
300 |
350 |
М33 |
410 |
350 |
400 |
М36 |
460 |
380 |
430 |
Данные являются ориентировочными!
